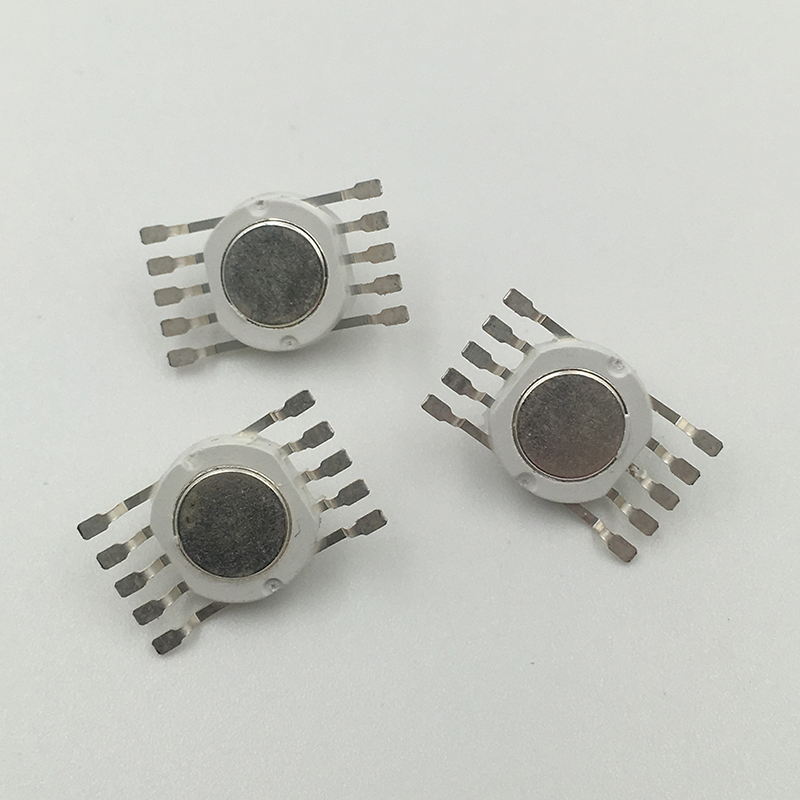

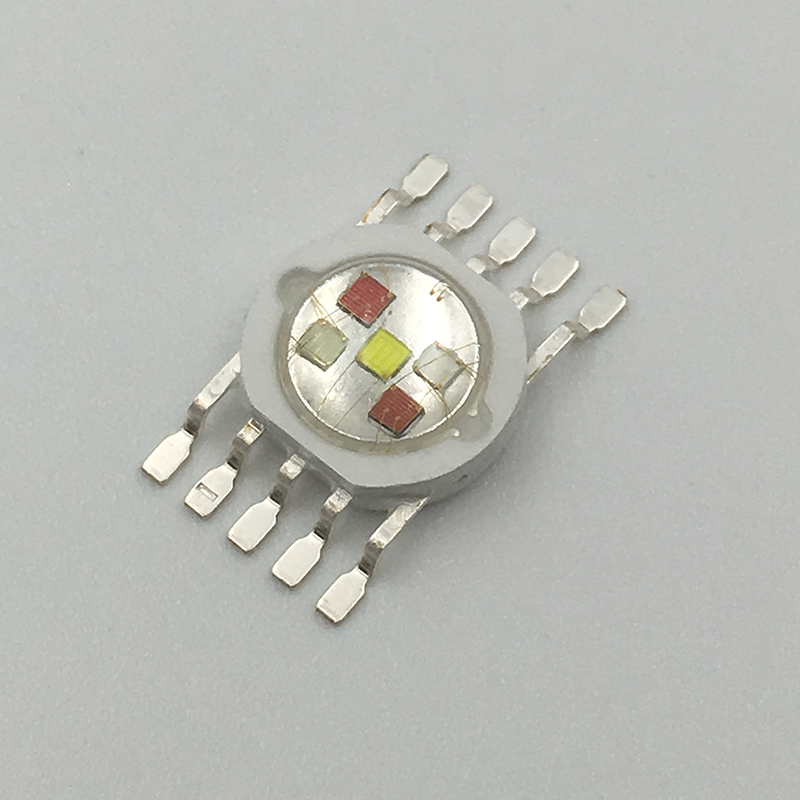

五色RGBYW灯珠
- 产品编号：
- 生产厂家：东莞市瑞彩电子信息科技有限公司
- 参考价格：面议
- 市场价格：面议
- 是否定制：
- 更新日期：2017/11/23 20:07:40

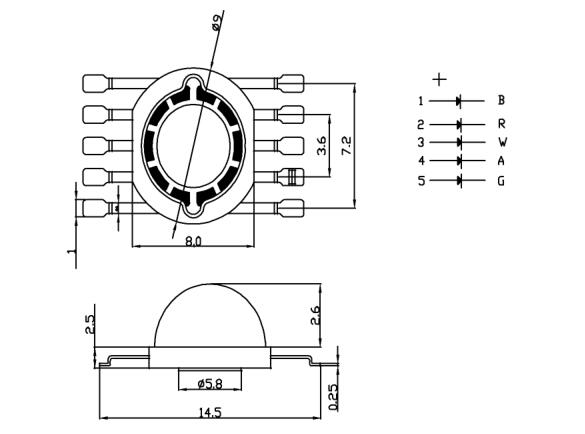

外形尺寸 Outline Dimension:
Notes:
1. All dimensions are in millimeters.(所有尺寸以毫米为单位)
2. Tolerance is ±0.25 unless otherwise noted (未标注公差为：±0.25)
| Part NO. ( 产品型号 ) | LED Chip | LED Emitted Lens (LED 发光颜色) | Description （透镜颜色） | Description ( 描述 ) | |
| Material (材质) | Emitted Color (发光颜色) | ||||
| RC-5WRGBYW | InGaN AlInGaP | Blue(蓝色) Red(红色) BLUE （蓝色) AMBER(琥珀) Green( 绿色) | Blue(蓝色) Red( 红色) InGaN WHITE（白色) AMBER(琥珀) Green(绿色) | Clear(透明) | Water Clear (无色透明) |
(全彩五合一参数)
| Electrical / Optical Characteristics at TA=25℃ | ||||||
| Parameter | Symbol | Min. | Typ. | Max. | Unit | Test Condition |
| Luminous Intensity ( 光通量 ) | ∮R | 45 | 55 | Lm | IF =350mA | |
| ∮B | 20 | 30 | Lm | IF =350mA | ||
| ∮W | 100 | 120 | Lm | IF =350mA | ||
| ∮A | 50 | 60 | Lm | IF =350mA | ||
| ∮G | 100 | 120 | Lm | IF =350mA | ||
| Viewing Angle [1] (发光角度) | 2θ1/2 | 140 | deg | IF =350mA | ||
Color temperature(色温) Dominant Wavelength（主波长） | WD | 620 | 630 | nm | IF =350mA | |
| WD | 520 | 530 | nm | IF =350mA | ||
| CCT | 6000 | 7500 | K | IF =350mA | ||
| WD | 590 | 595 | nm | IF =350mA | ||
| WD | 460 | 470 | nm | IF =350mA | ||
Forward Voltage （正向压降） | VF R | 2.0 | 2.6 | V | IF =350mA | |
| VF B | 3.0 | 3.6 | V | IF =350mA | ||
| VF W | 3.0 | 3.6 | V | IF =350mA | ||
| VF A | 2.0 | 2.6 | V | IF =350mA | ||
| VF G | 3.0 | 3.6 | V | IF =350mA | ||
| Reverse Current （反向漏电流） | IR | 0 | 10 | uA | IF =350mA | |
(参数)
| Parameter ( 参数 ) | Symbol ( 符号 ) | Ratings ( 数值 ) | Units ( 单位 ) |
| Continuous Forward Current (正向输入电流) | IF | 350 | mA |
| Peak Forward Current (顺向脉冲电流) | IF (Peak) | 500 | mA |
| LED Junction Temperature (结点温度) | TJ | 145 | °C |
| Reverse Voltage (反向电压) | VR | 5 | °C |
| Operating Temperature Range (工作温度) | TOPR | -30°C To +85°C | |
| Storage Temperature Range (储存温度) | TSTG | -40°C To +100°C | |
产品包装采用防静电料管或料盒包装。
Product packaging with anti-static discharge pipe or feed box packaging

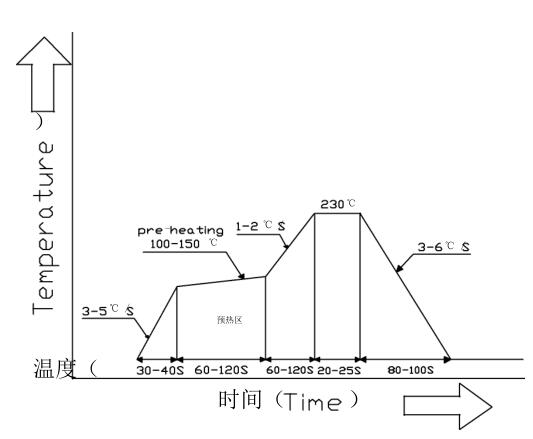

回流焊接特征： 回流焊接特征：(At TA=25°C)
我司采用以下所设置的参数进行证明，其符合我司出货要求，仅作为参考标准。建议客户遵循焊膏制造商推
荐使用的焊接温度曲线。
注：此设置参数可能不适用于所有 PCB 设计和回流焊设备的配置。
使用说明
一、贮存：
为避免吸潮建议将产品贮存在防潮柜中，贮存温度为：25℃±3℃，湿度：大于 40%小于60% .
二、拆管后处理事宜：
使用时表面污染的贴装元器件可能影响发光效率，导致流明光强度衰减，所以必须遵守：
1、打开包装袋后的产品在空气中裸露时间，不可以超过 72H。2、未使用完的产品贮存条件：25℃±3℃，湿度：大于 40%小于 60% 。3、产品手工焊接温度建议控制在 350℃±5℃for 5sec Max 以内条件下使用。
三、产品在焊锡后冷却过程中避免机械压力和过大震动。
四、不允许快速冷却。
五、禁止焊接在变形 PCB 板上。
六、产品不得接触水、油、有机溶液。
七、产品使用最大温度值应考虑工作电流大小。
八、为了提高产品的特性不事先通知，可直接变更 spec 或外观。九、防静电要求：使用产品时，必须戴防静电环或防静电手套，所有设备、装置、机台必须有效接地。
十、产品必须使用恒流源驱动。
