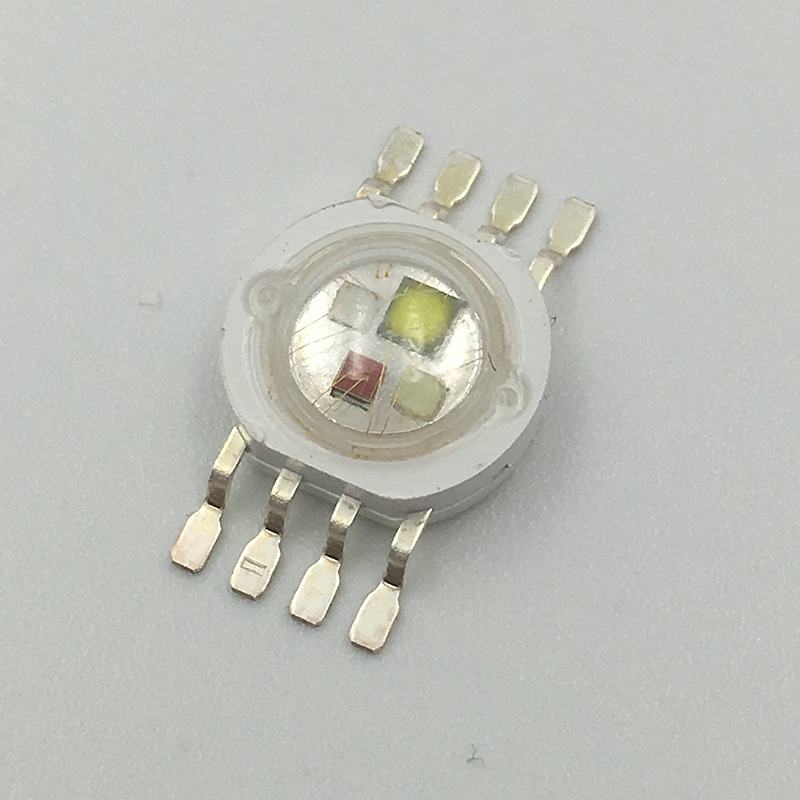

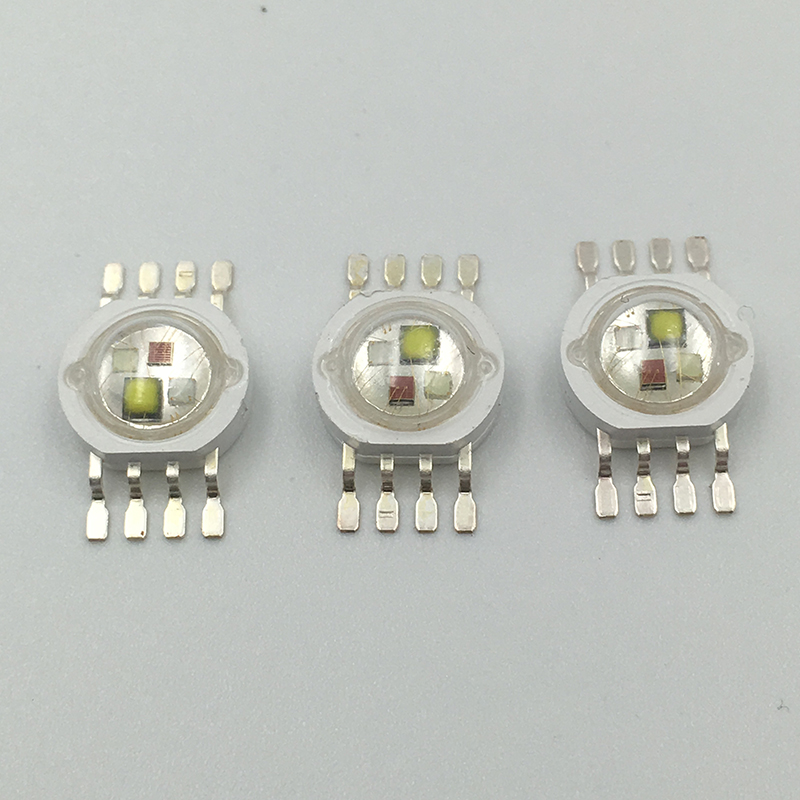

四色RGBW灯珠
- 产品编号：
- 生产厂家：东莞市瑞彩电子信息科技有限公司
- 参考价格：面议
- 市场价格：面议
- 是否定制：
- 更新日期：2017/11/23 20:07:49

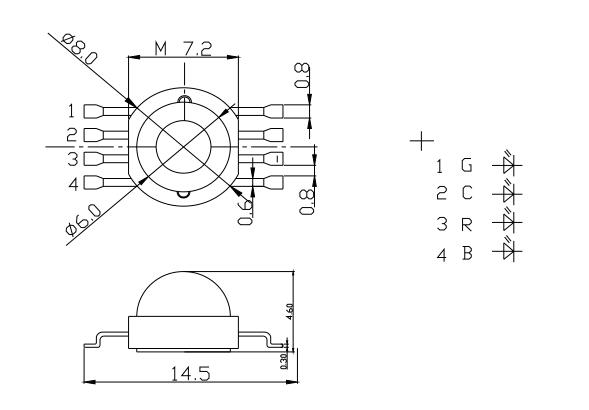

外形尺寸 Outline Dimension:
Notes:
1. All dimensions are in millimeters.(所有尺寸以毫米为单位)
2. Tolerance is ±0.25 unless otherwise noted (未标注公差为：±0.25)
| Part NO. ( 产品型号 ) | LED Chip | LED Emitted Lens (LED 发光颜色) | Description （透镜颜色） | Description ( 描述 ) | |
| Material (材质) | Emitted Color (发光颜色) | ||||
| RC-4WRGBW35 | InGaN AlInGaP | Blue(蓝色) Green(绿色) Red(红色) White（白色) | Blue(蓝色) Green(绿色) Red(红色) White（白色) | Clear(透明) | Water Clear (无色透明) |
(全彩五合一参数)
| Electrical / Optical Characteristics at TA=25℃ | ||||||
| Parameter | Symbol | Min. | Typ. | Max. | Unit | Test Condition |
| Luminous Intensity ( 光通量 ) | ∮R | - | 30 | - | Lm | IF =250mA |
| ∮G | - | 60 | - | Lm | IF =250mA | |
| ∮B | - | 15 | - | Lm | IF =250mA | |
| ∮C | - | 100 | - | Lm | IF =250mA | |
| Viewing Angle [1] (发光角度) | 2θ1/2 | - | 140 | - | deg | IF =250mA |
Color temperature(色温) Dominant Wavelength（主波长） | WD-R | 620 | - | 630 | nm | IF =250mA |
| WD-G | 520 | - | 530 | nm | IF =250mA | |
| WD-B | 460 | - | 470 | nm | IF =250mA | |
| TC-C | 6000 | - | 8000 | nm | IF =250mA | |
Forward Voltage （正向压降） | VF R | 2.0 | - | 2.6 | V | IF =250mA |
| VF G | 3.0 | - | 3.6 | V | IF =250mA | |
| VF B | 3.0 | - | 3.6 | V | IF =250mA | |
| VF C | 3.0 | - | 3.6 | V | IF =250mA | |
| Reverse Current （反向漏电流） | IR | 0 | - | 10 | uA | VR =5V |
(参数)
| Parameter ( 参数 ) | Symbol ( 符号 ) | Ratings ( 数值 ) | Units ( 单位 ) |
| Continuous Forward Current (正向输入电流) | IF | 250 | mA |
| Peak Forward Current (顺向脉冲电流) | IF (Peak) | - | mA |
| LED Junction Temperature (结点温度) | TJ | 115 | °C |
| Reverse Voltage (反向电压) | VR | 5 | V |
| Operating Temperature Range (工作温度) | TOPR | -30°C To +60°C | |
| Storage Temperature Range (储存温度) | TSTG | 25℃±3℃ 40%﹤湿度﹤60% | |
| Manual Solding Temperature (手工焊接温度) | TSOL | 350°C± 5°C For 3~5 Seconds | |
| ESD Sensitivity (抗静电能力) | ESD | 2000V HBM | |

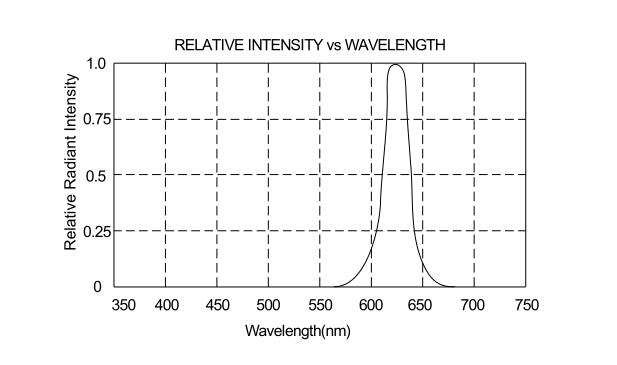

Spectrum Distribution( 红光光谱分布图)

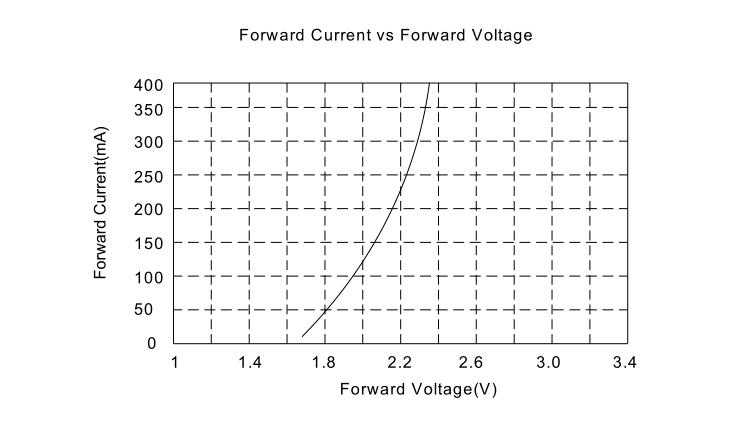

VF -IF Characteristics(VF -IF曲线)

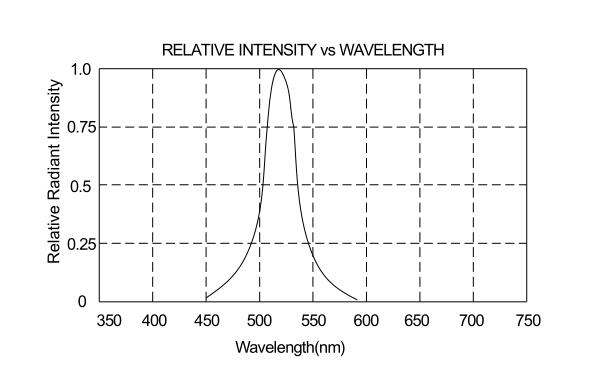

Spectrum Distribution( 绿光光谱分布图)

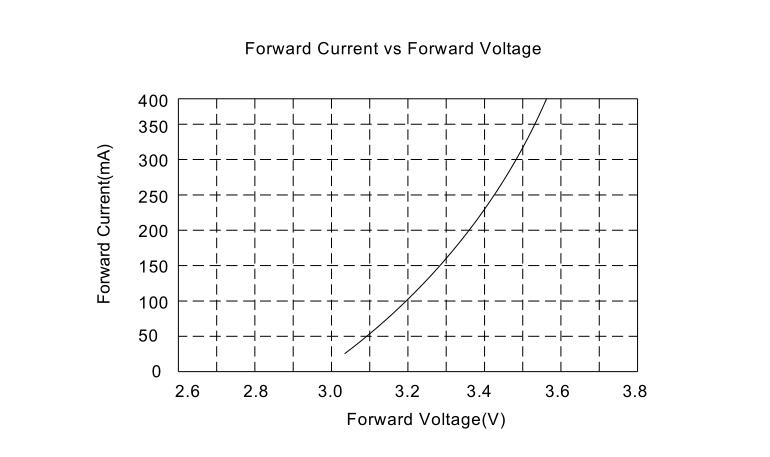

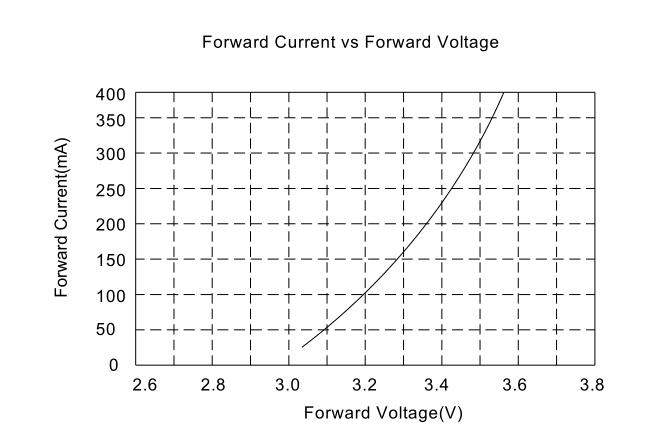

VF -IF Characteristics(VF -IF曲线)

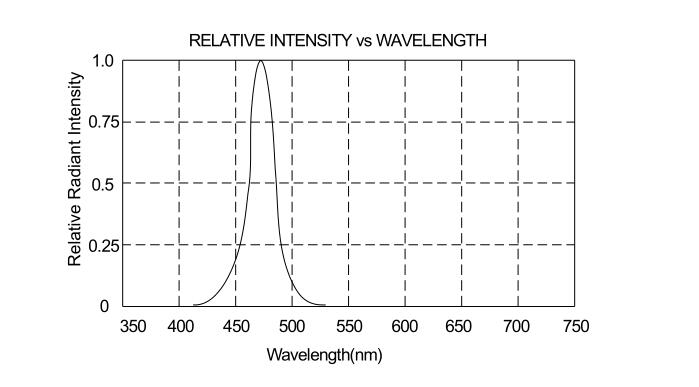

Spectrum Distribution( 蓝光光谱分布图)

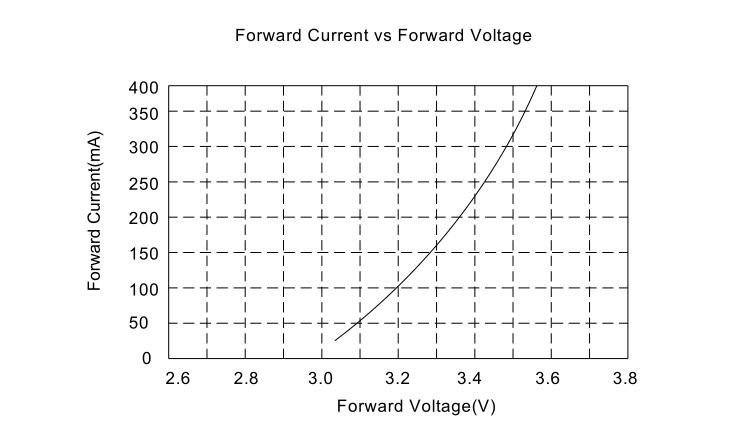

VF -IF Characteristics(VF -IF曲线)

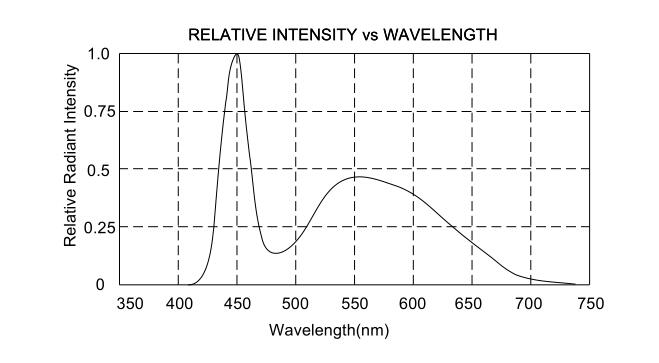

Spectrum Distribution( 白光光谱分布图)
VF -IF Characteristics(VF -IF曲线)

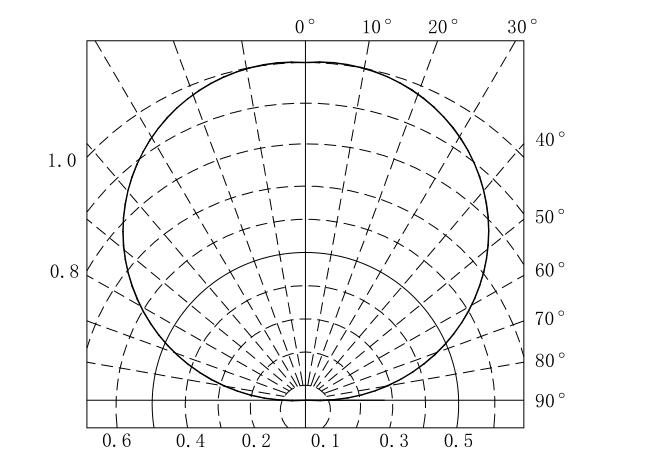

Radiation Diagram( 角度图)

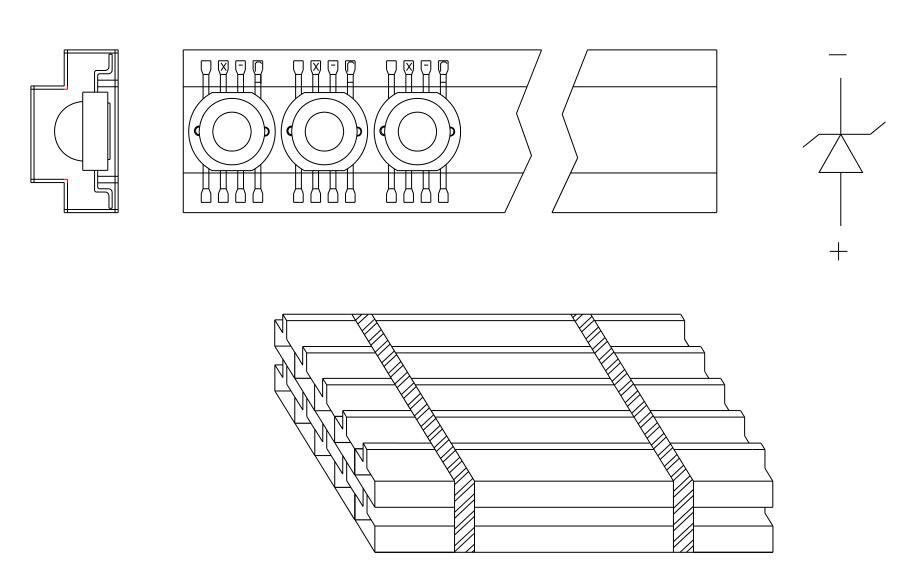

Packing Standard( 包装标准)
40PCS/管
使用说明
一、贮存：
为避免吸潮建议将产品贮存在防潮柜中，贮存温度为：25℃±3℃，湿度：大于 40%小于60% .
二、拆管后处理事宜：
使用时表面污染的贴装元器件可能影响发光效率，导致流明光强度衰减，所以必须遵守：
1、打开包装袋后的产品在空气中裸露时间，不可以超过 72H。2、未使用完的产品贮存条件：25℃±3℃，湿度：大于 40%小于 60% 。3、产品手工焊接温度建议控制在 350℃±5℃for 5sec Max 以内条件下使用。
三、产品在焊锡后冷却过程中避免机械压力和过大震动。
四、不允许快速冷却。
五、禁止焊接在变形 PCB 板上。
六、产品不得接触水、油、有机溶液。
七、产品使用最大温度值应考虑工作电流大小。
八、为了提高产品的特性不事先通知，可直接变更 spec 或外观。九、防静电要求：使用产品时，必须戴防静电环或防静电手套，所有设备、装置、机台必须有效接地。
十、产品必须使用恒流源驱动。
